產品介紹:

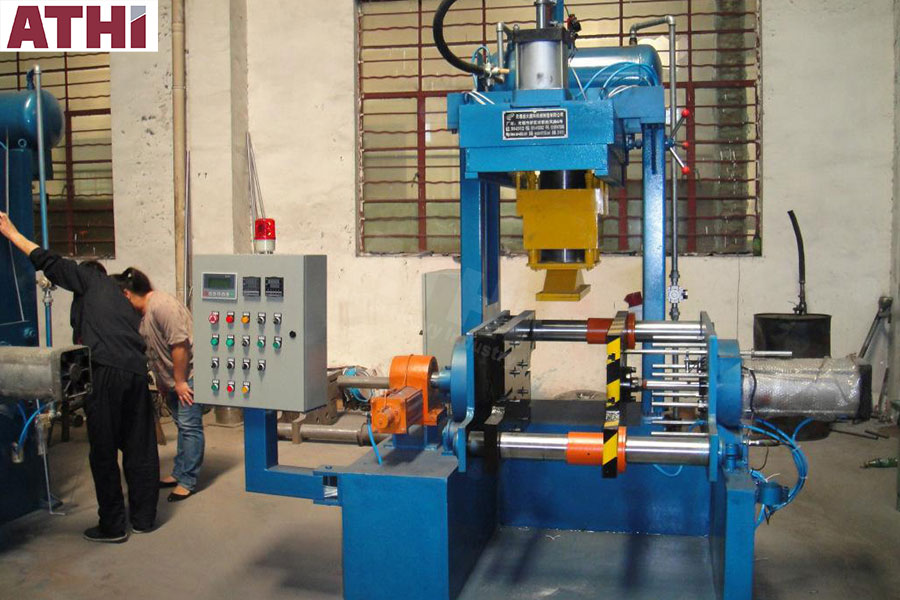

是鑄造行業廣泛使用的熱芯盒射芯機。雙工位設計采用立式雙動模單定模??梢园惭b兩套不同的模具。適用于鑄造汽車、閥門、機床等中小型鑄芯。是鑄造企業提高產品質量和生產效率的理想選擇。
產品特點:
適用于垂直分型模具。它可以通過加熱酚醛樹脂覆膜砂來生產殼芯或?qū)嵭男荆矢?,砂少,氣體少。
PLC程序控制、液晶屏參數設定、過程顯示、故障診斷。
手動/自動/點動控制,自動數顯溫度控制。
兩種控制程序分別產生殼芯或?qū)嵭男?。將模板翻轉180°±30°,倒空殘砂,制成殼芯,不能翻轉的可作為實心芯使用。
高頻淬火硬質鍍鉻導軌,使用壽命長——回轉缸液壓緩沖,反轉平穩無振動,回轉環不纏繞。
取芯方式為開模取出,活動模板叉90°頂芯,平板小車取座,上翻90°取砂芯。

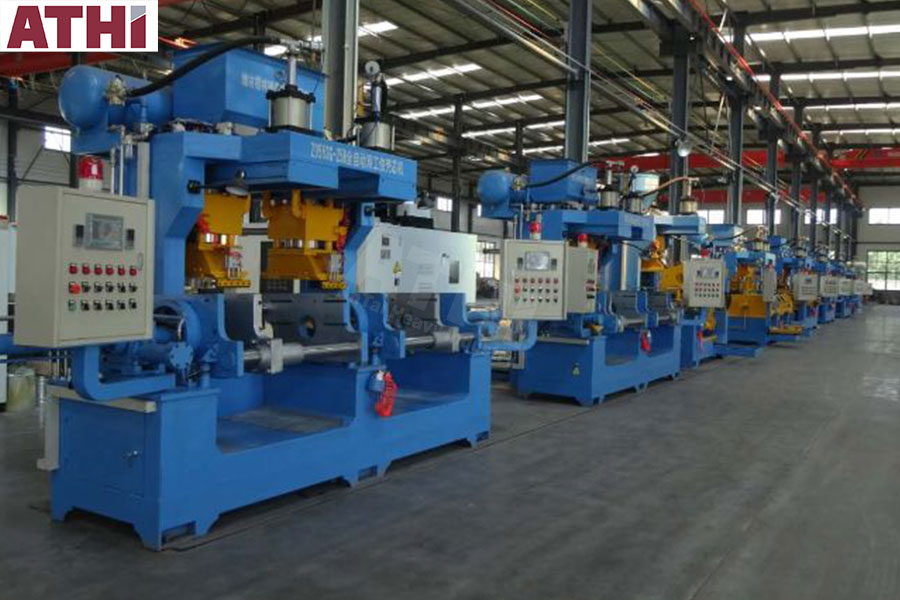

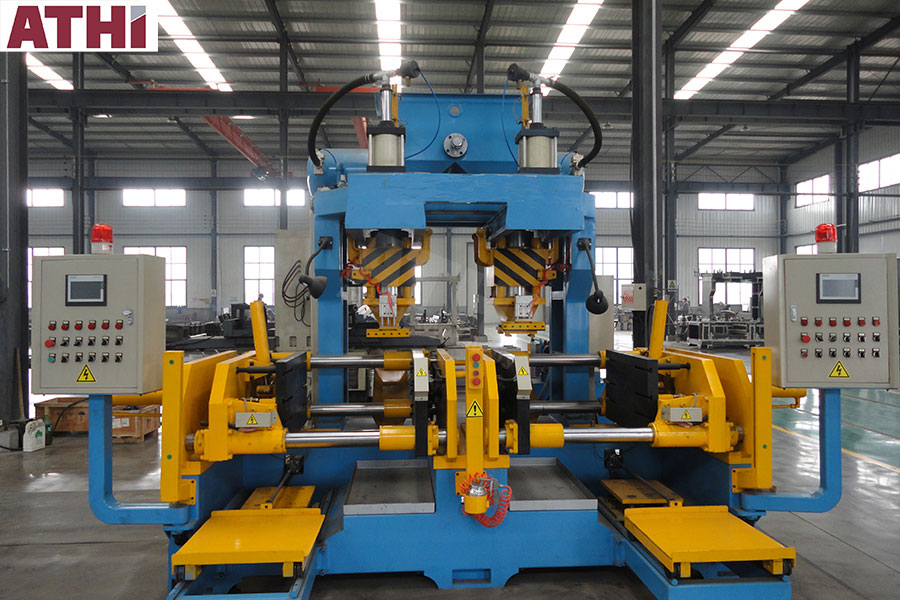

射芯機有單工位和雙工位兩種。Z956SG雙工作站機型可同時完成兩套模具及模具橫向抽氣功能。
驅動方式有氣動、液壓、氣液聯合驅動。
模具、射砂板快換裝置、送砂裝置、以及為用戶提供的固定板調節功能。
技術參數:
物品 | Z955(SG)-15 |
Z956(SG)-25 |
Z957(SG)-40 |
Z958(SG)-45 |
Z959(SG)-45 |
Z9510(SG)-15 |
芯盒最大尺寸 |
500×500×300 |
600×600×400 |
700×700×400 |
800×800×450 |
900×900×500 |
1000×1000×400 |
圖案開合距離 |
250~650 |
250~800 |
300~800 |
300~900 |
300~900 |
400~1000 |
最大射砂量 |
15 |
25 |
40 |
45 |
50 |
60 |
單工位循環時間 |
15 |
20 |
20 |
30 |
30 |
35 |
驅動方式 |
氣動/液壓 |
氣動/液壓 |
液壓式 |
液壓式 |
液壓式 |
液壓式 |
取芯方式 |
內置/移出 |
內置/移出 |
內置/移出 |
移出 |
移出 |
移出 |
