產品介紹:
該系列混砂機適應性強,應用全面,廣泛用于鑄造車間混制型砂??苫旌蠁紊?、干型砂、自硬砂、表砂、芯砂。也適用于玻璃、陶瓷、耐火材料中各種粉狀、顆粒狀物料的混合。
產品特點:
適用于混合樹脂砂和水玻璃砂。
大臂下方的出砂口設有除塵口,進一步清除砂中的灰塵。
混砂籠臂采用水平分體結構,方便葉片清洗或調整,操作維護方便。
砂子混合均勻,保證了造型質量(制芯)。
停機后,型砂全部排空,避免型砂硬化后清理困難。
供液系統由恒流量低壓齒輪泵、變量隔膜泵、近端控制閥、管路組成。
每個砂料轉出口和型砂排出口均設有排氣管道,與除塵器相連,以控制新、舊砂的產砂比例?;旌瞎に嚳筛鶕?jù)預先調整的比例進行選擇和改變。
電氣系統采用PLC控制,模擬屏顯示,實現自動化生產。
根據要求,大臂和混砂籠臂轉動方式有手動和電機轉動方式。
移動式混砂機可根據用戶需求設計超長大臂,滿足大型鑄件的生產要求。
移動式混砂車的啟動和停止過程平穩,并配有安全防撞裝置。
產品參數:

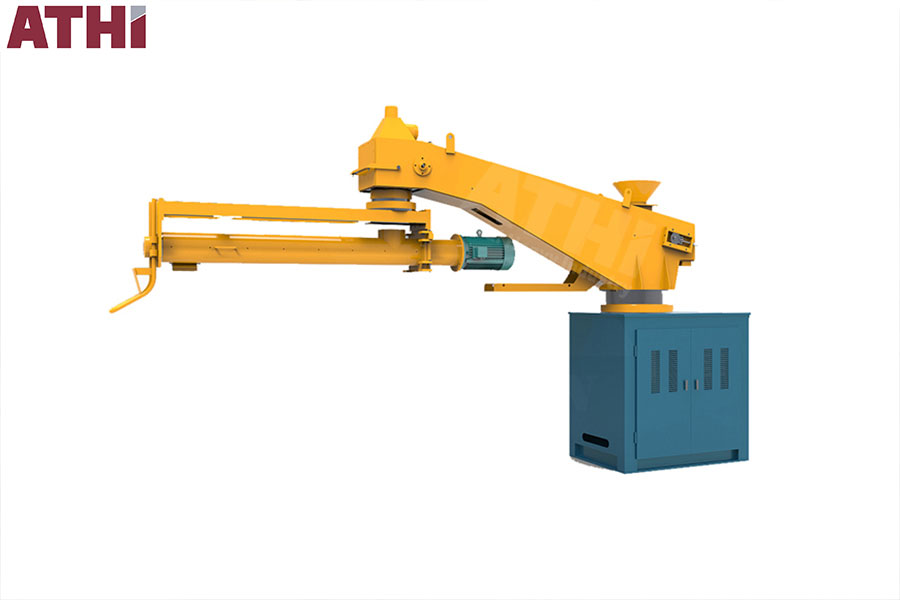

單臂連續式樹脂砂混砂機
物品 |
S242 |
S245 |
S248 |
S2412 |
S2415 |
S2420 |
生產率(噸/小時) |
3 |
5 |
8 |
12 |
15 |
20 |
電機轉速(轉/分) |
960 |
960 |
960 |
720 |
第730章 |
第730章 |
電機功率(千瓦) |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
轉彎半徑(米) |
2 |
2 |
2 |
2 |
2 |
2 |
粘合劑定量精度 |
≤±2% |

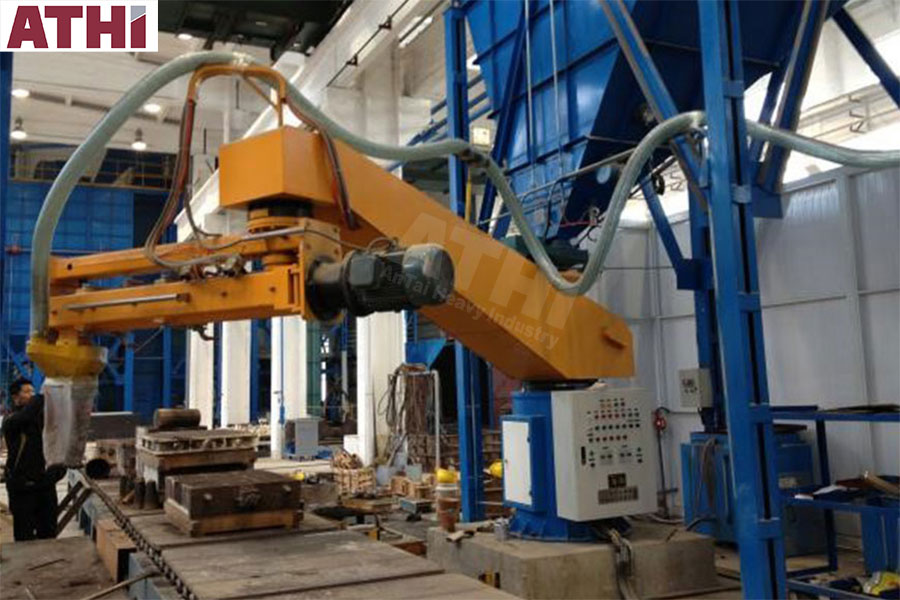

雙臂連續式樹脂砂混砂機
物品 |
S255 |
S258 |
S2510 |
S2515 |
S2520 |
S2530 |
|
生產率(t/h) |
3 ~5 |
8 ~10 |
10 ~12 |
12 ~15 |
18 ~25 |
25 ~30 |
|
初級混砂臂 |
轉彎半徑(米) |
2.75 |
3.5 |
3.5 |
2.8 ~3.5 |
3 ~3.5 |
3 ~3.5 |
電機功率(kW) |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
|
二次混砂臂 |
轉彎半徑(米) |
1.75 |
2 |
2 |
2 |
2 |
2 |
電機功率(kW) |
5.5 |
5.5 |
7.5 |
11 |
15 |
18.5 |
|
出砂口最大轉彎半徑 |
4.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
樹脂泵型號 |
CB-B2.5 |
CB-B2.5 |
CB-B2.5 |
CB-B6 |
CB-B6 |
CB-B10 |
|
固化劑泵型號 |
隔膜泵 |
OBL-50 |
OBL-50 |
OBL-101 |
|||
粘合劑定量精度 |
<±2% |

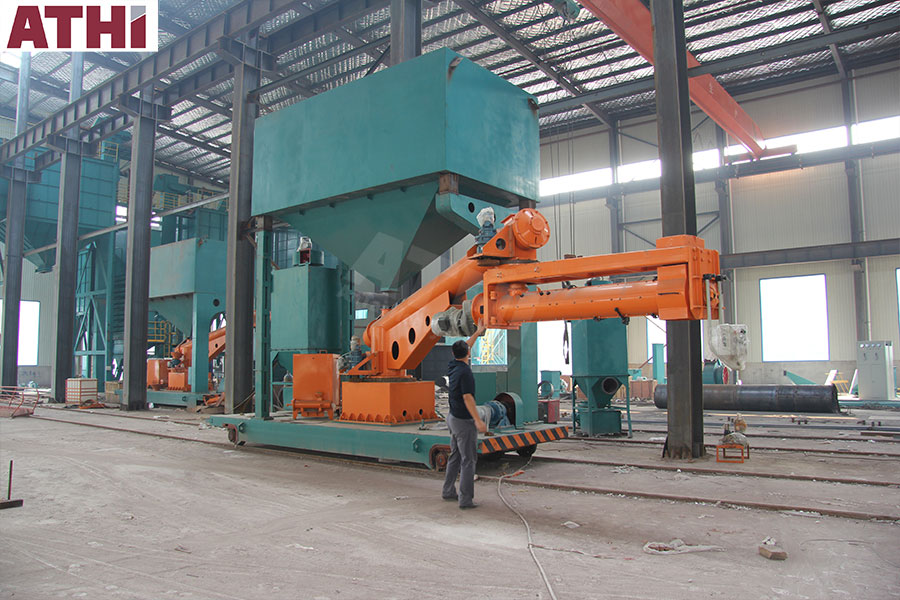

雙臂移動式連續樹脂砂攪拌機
物品 |
S2810 |
S2815 |
S2820 |
S2825 |
S2830 |
S2840 |
S2860 |
生產率(t/h) |
10 |
15 |
20 |
25 |
30 |
40 |
60 |
小車運行速度(m/min) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
臺車尺寸 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
轉彎半徑 |
4500 |
6000 |
6000 |
6000 |
6500 |
6500 |
7000 |
出砂高度 |
1200 ~2200 |
1200 ~2200 |
1200 ~2200 |
1200 ~2200 |
1200 ~2200 |
1200 ~2200 |
700 ~2400 |
