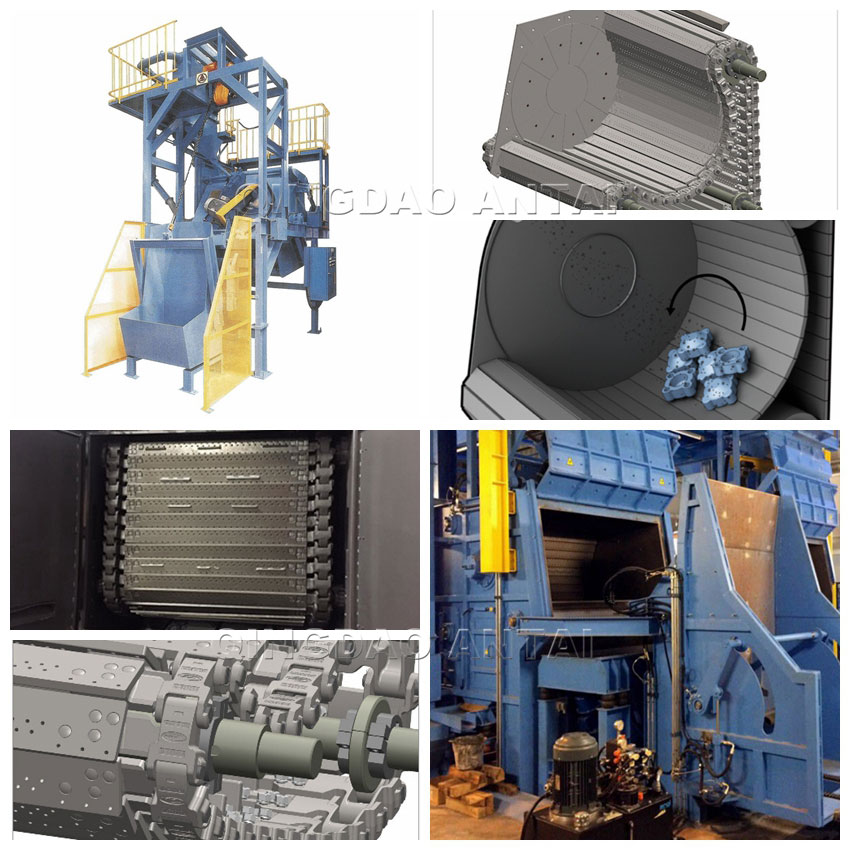

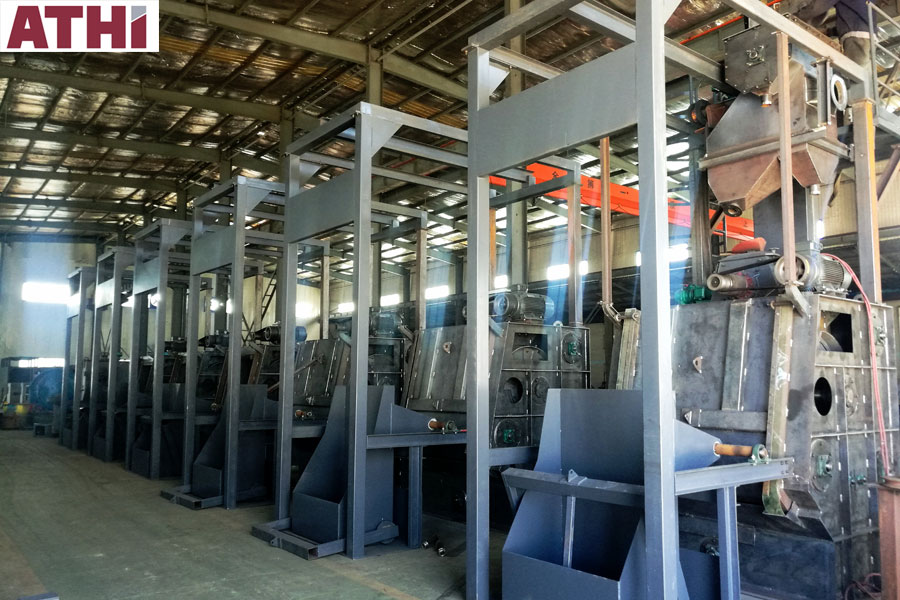

【設備構成】：該機主要由清理室、橡膠履帶、吊門、拋丸器、加料機構、提升機、螺旋輸送器、分離系統、除塵系統、電器系統等部分組成。
【工作原理】：
1、工件通過加料機加入清理室中后，吊門下降，拋丸器啟動，工件在被滾筒帶動翻轉的同時，拋丸器高速拋出的彈丸形成扇形束，均勻地打擊在工件表面上，達到清理的目的。
2、拋出的彈丸及砂粒從履帶上的小孔，流入底部的螺旋輸送器篩網上，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離。
3、含塵氣體由風機吸送到除塵器中過濾后，變?yōu)榍鍧嵖諝猓湃氪髿庵?，布袋上的灰塵經空氣反吹落入除塵器底部的集塵箱中，用戶可定期清除。
4、廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管回收進入室體，待分離器分離后再回用；干凈的彈丸由供丸閘門進入拋丸器拋打工件。

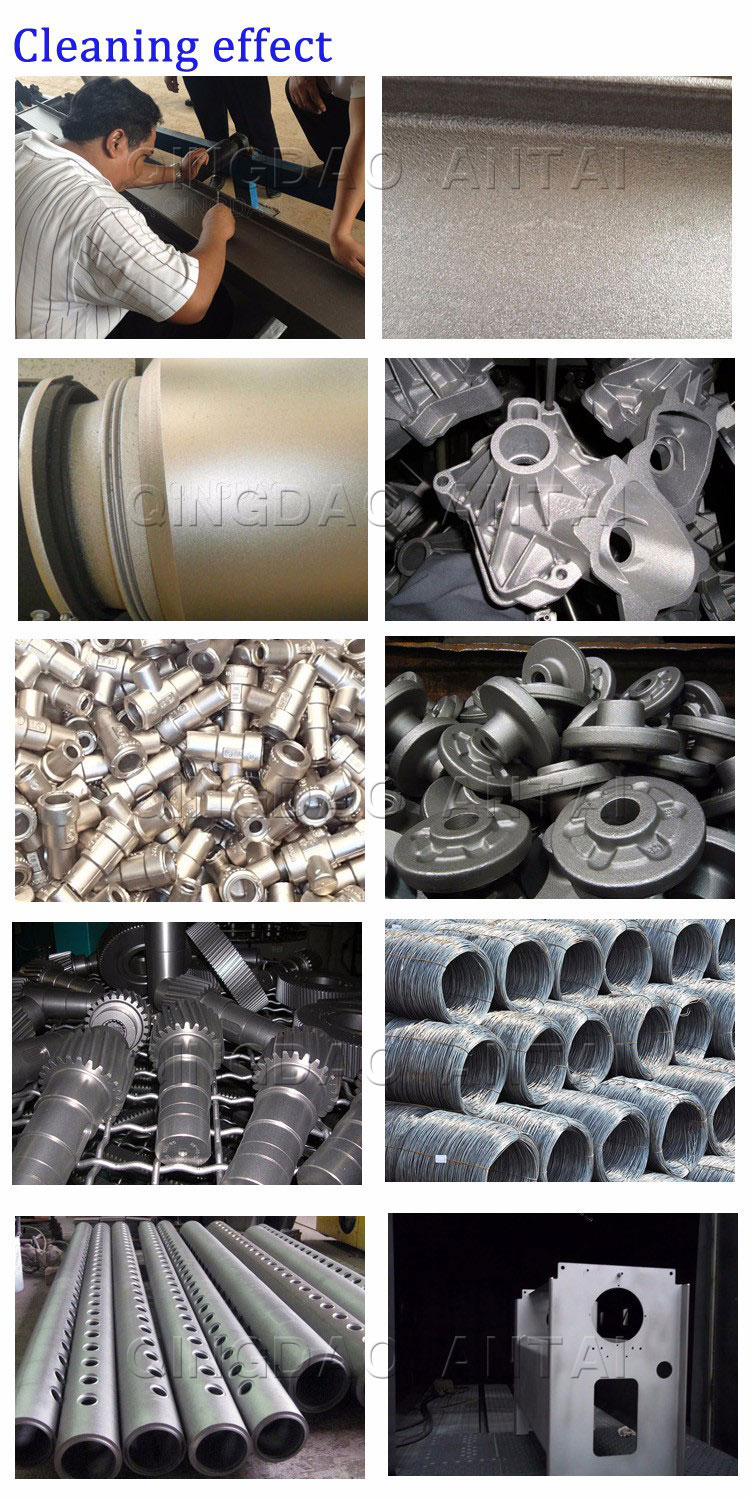

【產品描述】：
1、除塵管道全部采用金屬制作，帶風量調節閥、沉降箱；
2、可完成上料，工件旋翻轉拋丸清理，下料，除塵等功能；
3、采用無地坑形式，節省施工費用；
4、分離器采用滿幕簾式，室體及拋丸器的布置方式均經過三維動態拋射仿真后確定，能顯著提高清理效率；

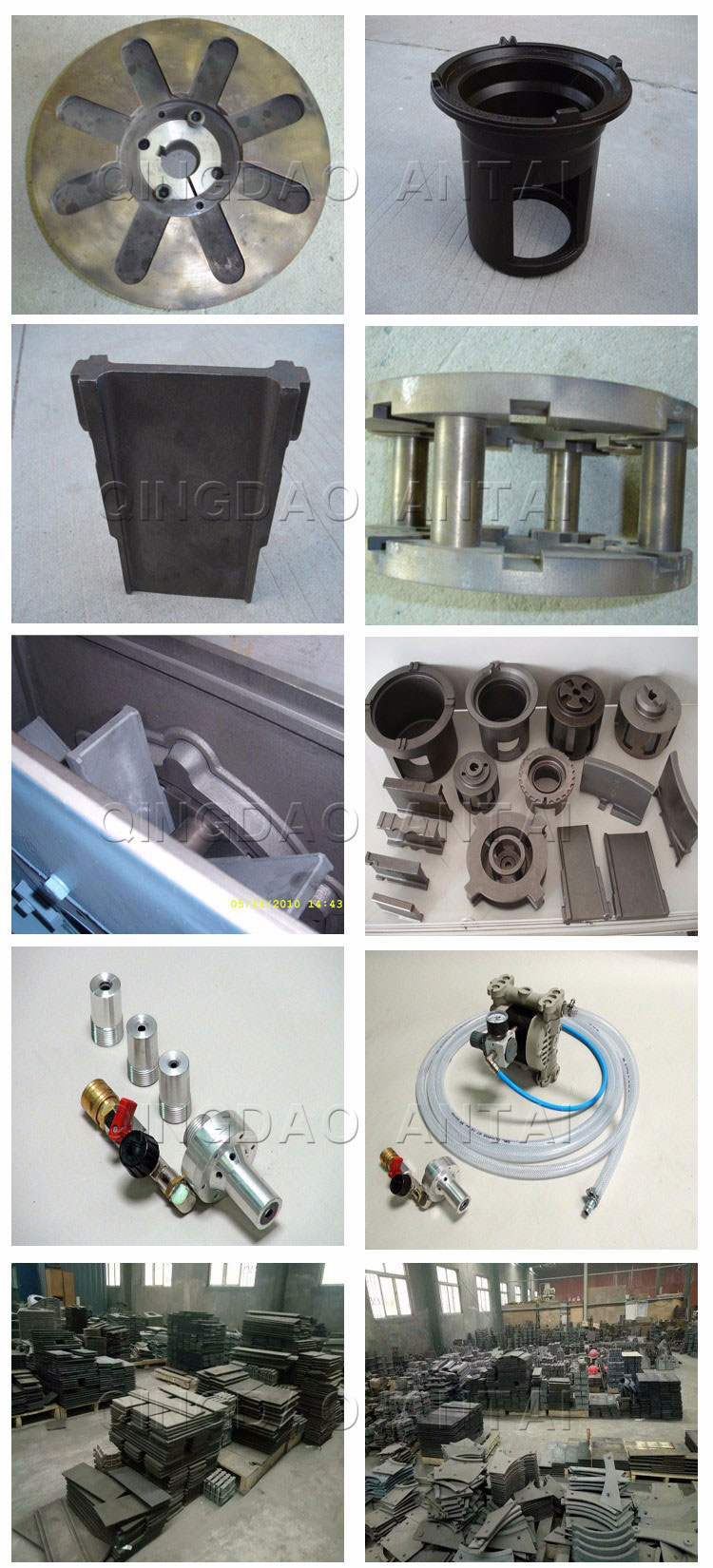

5、采用高拋射速度的懸臂離心式拋丸器，彈丸同時拋向工件各個表面，使彈丸流準確覆蓋整個工件；
6、機器結構緊湊，使用、維護方便；
【技術參數】：
1、履帶端盤直徑 φ1000 mm
2、履帶轉速 3.5 rpm
3、清理工件單件重量 30kg
4、滾筒最大裝載重量（易翻轉件） 400-600 kg
5、生產率 1500～2500kg/h
6、拋丸器Q034
(1) 數量 1
(2) 拋丸量 250 kg/min
(3) 拋丸器功率 15 kW
7、履帶傳動機構
（1）傳動速度 0.1m/s
（2）電機功率 1.5kW
8、提升機
（1）提升量 15t/h
（2）功率 2.2kW
9、分離器
（1）分離量 15t/h
（2）所需風量 1500m3/h
10、底部螺旋
（1）輸送量 15t/h
11、除塵風量 5000m3/h

12、總裝機容量 ～30kW
